Bailey stalen brugpaneel

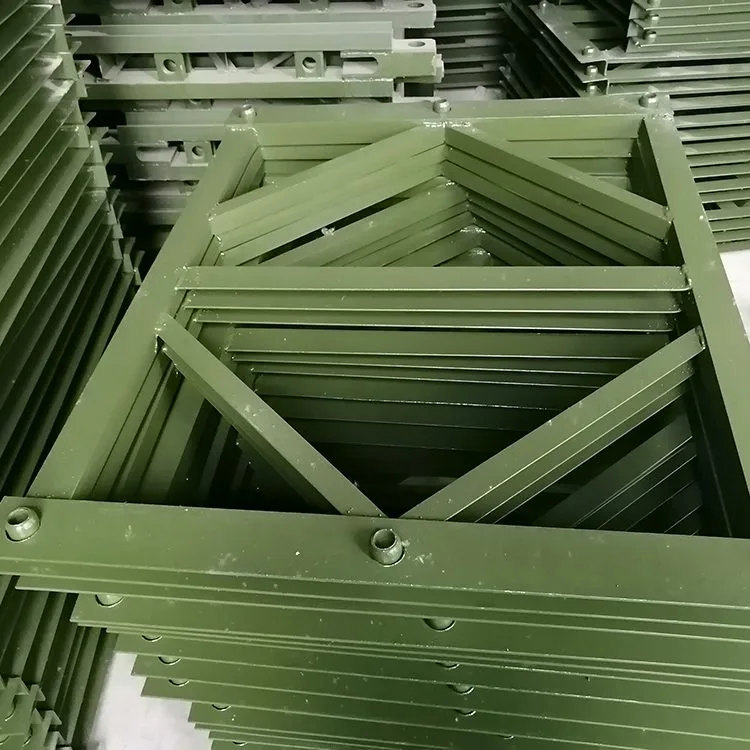

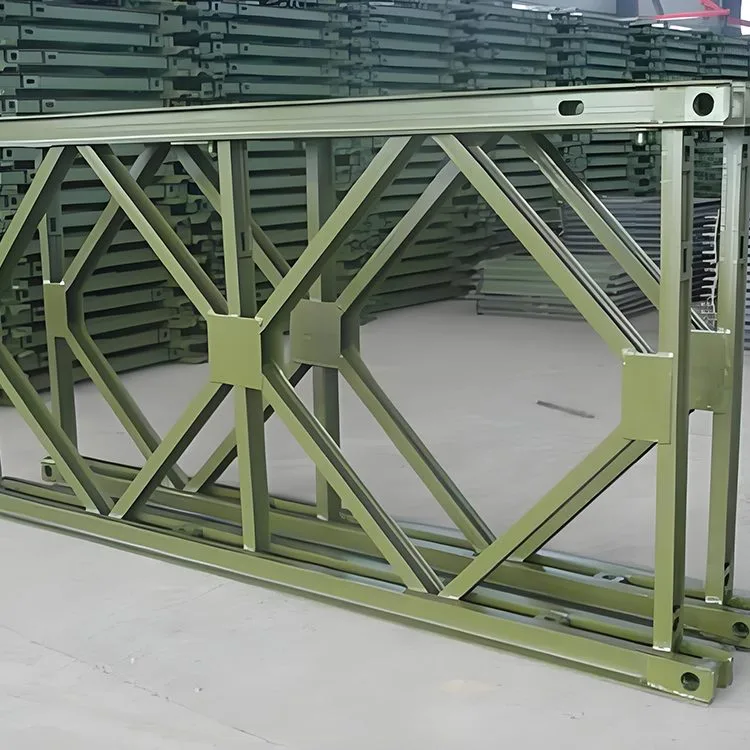

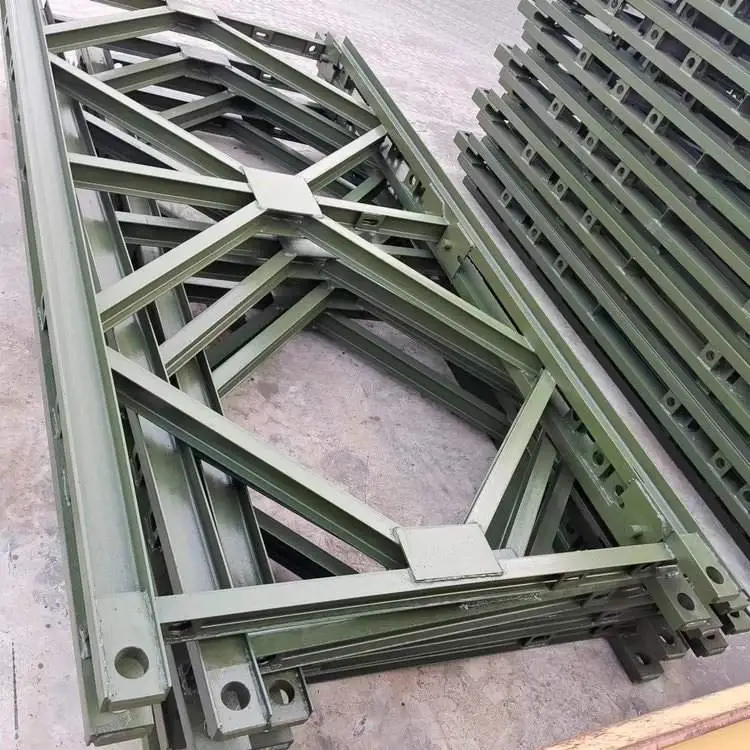

Het Bailey Steel Bridge-paneel wordt meestal gelast door bovenste en onderste koorden, verticale componenten en diagonale componenten. Aan de bovenkant van de bovenste en onderste koorden bevinden zich mannelijke en vrouwelijke aansluitingen, meestal voorzien van pengaten voor het verbinden van beugels. Elk akkoord bestaat uit twee nr. 10-kanaalstalen die rug aan rug zijn verbonden. De onderste koorde heeft meestal meerdere stalen platen met daarop gelaste ronde gaten. De boutgaten bevinden zich in de bovenste en onderste koorden en worden gebruikt om de verstevigingskoorden en het dubbellaagse spant met elkaar te verbinden. Er zijn vier boutgaten in de bovenste koorde, die worden gebruikt om het draagframe te verbinden. De twee gaten in het midden worden gebruikt om dubbele of meer rijen spanten binnen dezelfde doorsnede met elkaar te verbinden, en de twee gaten aan beide uiteinden worden gebruikt om de doorsneden met elkaar te verbinden. Wanneer meerdere rijen Bailey-brugsecties worden gebruikt als balken of kolommen, worden steunframes gebruikt om de verbindingen tussen de bovenste en onderste secties te versterken. Tijdens het bouwproces moeten de dichtheid van de bouten in elke sectie van de Baileybrug, de corrosietoestand van de componenten en de dichtheid van de pennen wekelijks worden geïnspecteerd en moeten indien nodig aanpassingen worden gedaan.

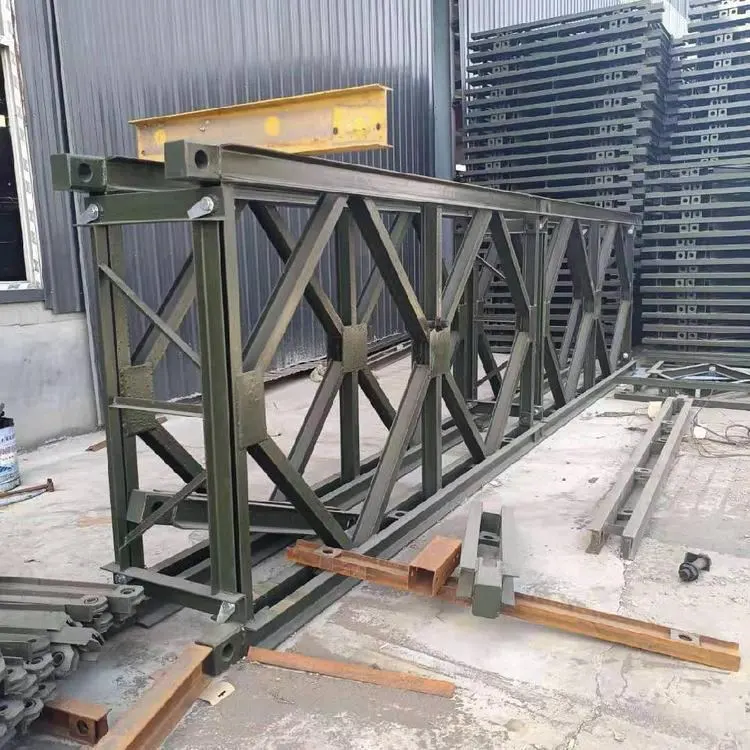

Nadat de Bailey Steel Bridge Panels zijn uitgevouwen en verbonden, kunnen ze horizontaal of verticaal als balken of kolommen worden geplaatst. Volgens de verschillende montagemethoden zijn er twee typen: framekolommen en torenkolommen. Wanneer drie of vier vakwerkplaten parallel worden geplaatst en verbonden via steunframes, is de gevormde kolom een ​​framekolom. Wanneer vier vakwerkpanelen onder een hoek van 90 graden ten opzichte van elkaar worden geplaatst en met elkaar worden verbonden via hoekschoren en steunframes, ontstaat er een kolom als een torenkolom.

Toepassingsscenario's

Bailey Steel Bridge Panel kan worden gebruikt voor snelwegbruggen, portaalkranen, geleidingsbalken, brugbouwmachines, ophangplatforms, enz. De Bailey truss gecombineerde portaalkraan is geassembleerd met geprefabriceerde stalen snelwegbrugcomponenten voor het portaalframe. De overspanning en kolomhoogte zijn verstelbaar om aan te passen aan verschillende werkplekken. Het wordt veel toegepast in bouwprojecten zoals snelwegen, spoorwegen, gemeentelijke werken, gebouwen en waterbeheer, maar ook bij het hijsen en verplaatsen van geprefabriceerde componenten op opslagplaatsen voor brugconstructies en het transport van grote balken langs brugpijlers.
